MDC步進電機集成式控制器

詳細介紹

一.STC-MDC步進電機集成式控制器特點

1、接線簡單:輸入直流電源電機便可按程序運行。

2、多段控制程序:多段程序控制,可實現連續正轉,連續反轉,連續正反轉,正轉反轉多段控制,默認可實現5段運動控制方式,

3、位機通訊:,通過RS232串口通訊,實現上位機電腦與控制的通訊,全中文界面方便使用,在電腦中通過改變設定可實現電機的多段控制與速度的修改設定。

4、外接控制信號輸入輸出:最多可支持3個信號輸入,3個信號輸出,可方便接受外部型號的輸入輸出,比如接近開關,光電開關,電磁閥等控制。

5、體積?。后w積小,僅和電機外形一樣大,無需復雜的電柜控制盒,只需輸入直流電源電機就可工作。

6、嵌入式程序:該控制采用arm芯片,可對用戶進行嵌入式二次開發,實現用戶的不同控制功能,而無需全部對控制進行全面的程序編程。節省軟件開發費用。

7、支持顯示:外接液晶屏,彩屏可輕松實現外接數據的顯示。使得用戶產品更加高檔性

8、低成本:該一體機由于高集成度高,簡化了控制的復雜性設計和程序編寫,從而可以大幅減少控制成本.

二.使用說明:

1、引線端口說明

電源輸入引線端口


紅/白+

直流5~24V正極

綠/白-

直流負極

控制輸入引線信號


紅(黑)

紅為控制公共端口正極,或黑為公共端口負極

點動正轉

點動反轉

定長正轉

定長反轉

編程模式運行(控制程序可按客戶要求定制)

停止

輸出信號引線端口:按客戶要求定制


2、RS232 RS485端口說明:

端子號

符  號

名  稱

說  明

1

A

RS485數據端A


2

+5V

電源正端+5V

僅供外部手操器

3

TxD

RS232發送端


4

GND

電源地

0V

5

RxD

RS232接收端


6

B

RS485數據端B



圖2RS232、485接口引腳排列定義

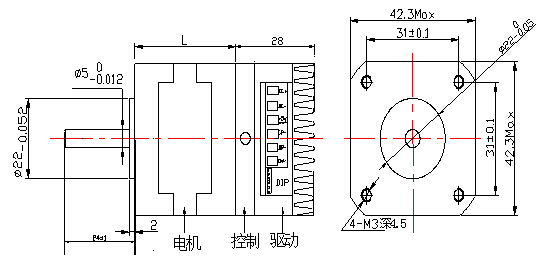

ST-MDC42H電機驅動控制外形圖

Dimensions(外形圖): unit=mm


ST-MDC57H電機驅動控制外形圖

Dimensions(外形圖): unit=mm






 ST-MDC86H 電機驅動控制外形圖

Dimensions(外形圖): unit=mm
